塑胶模具产品图怎么看 以橡胶减震垫为例的图纸解读指南

塑胶模具产品图是连接设计、模具制造和最终产品生产的核心文件。对于像橡胶减震垫这类结构看似简单但功能要求严格的零件，正确解读其模具产品图至关重要。本文将以橡胶减震垫为例，系统地讲解如何看懂塑胶（此处也适用于橡胶）模具产品图。

一、图纸构成概览：首先抓住核心信息

一张完整的模具产品图通常包含以下部分：

1. 标题栏与材料清单：

• 标题栏：首先确认产品名称（如“XX型橡胶减震垫”）、图号、材料（如丁腈橡胶NBR、硅橡胶等）、比例、设计者与日期。橡胶材料的选择直接影响收缩率，这是模具设计的核心参数之一。

• 材料清单：列出构成模具的所有零件（如前模仁、后模仁、镶件、顶针等）的编号、名称、材料和数量。

1. 产品视图：这是图纸的主体，通常包括：

• 主视图：最能反映产品形状特征的视图。对于减震垫，通常是其安装面或最大投影面。

• 剖视图：为了清晰展示内部结构，如减震垫内部的肋条、孔洞或不同硬度的复合结构。剖切面位置会在主视图中用字母（如A-A）标明。

• 局部放大图：对于关键细节，如减震垫边缘的倒角、防滑齿纹或标记位置，会进行放大标注。

• 轴测图：提供产品的三维直观印象。

二、关键要素解读：以橡胶减震垫为核心

1. 尺寸与公差标注：

• 仔细查看所有尺寸，特别是影响安装的关键尺寸，如减震垫的外径、内孔直径、总高度等。这些尺寸通常带有公差（如Φ50±0.2）。

• 注意脱模斜度：为了便于产品从模具中取出，垂直于分型面的侧壁会设计有微小的斜度（如0.5°）。这在减震垫的侧面尺寸上会体现。

1. 分型面与浇注/排气系统：

• 分型面：模具开启、产品取出的界面。图中常用一条短粗实线表示。对于圆形减震垫，分型面通常在其最大直径的轴向平面上。分型面的位置决定了产品合模线的位置，这会影响外观和密封性能。

• 浇注系统：对于橡胶注射成型，需要关注进胶口（浇口）的位置和形式（如点浇口、侧浇口）。它会影响胶料流动和最终产品性能。图纸上会标明其位置和尺寸。

• 排气系统：橡胶成型中排气至关重要，以防止困气导致缺料或烧焦。图纸会显示排气槽的位置（通常在分型面或镶件配合处）。

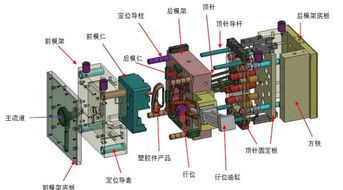

1. 模具结构与动作：

• 成型零件：识别形成减震垫形状的型腔（Cavity）和型芯（Core），分别对应产品的外表面和内表面。

• 顶出系统：产品固化后如何顶出。减震垫常用顶针、顶板或气顶。图纸会显示顶针的位置和大小，需注意顶针痕迹是否允许出现在功能面上。

• 镶件与抽芯机构：如果减震垫有侧孔或倒钩，可能需要活动的镶件或滑块（行位）。图纸会显示其运动方向和解锁机构。

1. 技术要求和注释：

• 图纸空白处的文字说明极为重要，可能包括：

• 未标注的脱模斜度、圆角（减震垫边缘通常需倒圆角以避免应力集中）。

• 表面处理要求（如模具钢材的抛光等级）。

• 试模要求或产品检验标准（如对减震垫的硬度、压缩永久变形率的参考标准）。

• 收缩率：明确标注所用橡胶材料的收缩率（如1.8%），这是模具尺寸放大的依据。

三、看图实战步骤：橡胶减震垫案例

1. 从整体到局部：先看轴测图或标题栏，了解这是个什么产品（如：圆柱形带中心孔的减震垫）。再看主视图和剖视图，掌握其基本形状（总高、壁厚、有无内部镂空）。
2. 分型面分析：找到分型线。想象模具如何沿着这条线打开，产品哪部分留在前模，哪部分留在后模。
3. 成型过程推演：

• 合模：型腔与型芯闭合，形成减震垫的空腔。

• 注射：橡胶料通过浇注系统注入空腔。

• 开模：动模（常带型芯）后退，产品因收缩通常会包在型芯上。

• 顶出：顶针机构动作，将产品从型芯上顶落。

1. 关注细节与功能关联：

• 减震垫的肋条或花纹：在图纸上看其形状、尺寸和走向，它们用于增加刚度或提供摩擦。

• 安装孔或凸台：检查其位置尺寸和拔模角度，确保装配顺畅。

• 所有尺寸链：核查相关尺寸是否闭合，避免累计误差。

四、常见图纸符号速查

• 粗实线：可见轮廓线、分型面轮廓。
• 细实线：尺寸线、剖面线。
• 虚线：不可见轮廓线。
• 点划线：中心线、对称线。
• 双点划线：假想轮廓（如顶针行程终点位置）。

**：看懂橡胶减震垫的模具产品图，是一个将二维线条还原为三维模具结构与成型动作的逻辑过程。核心在于理解分型、成型与顶出**三大要素如何在图纸上表达，并将每一个标注与产品的最终功能、质量及可制造性联系起来。掌握此方法，便能高效沟通设计意图，指导模具加工与生产。
